Το Green Striped Picabond Splice Connector είναι ένας σύνδεσμος μετατόπισης μόνωσης που έχει σχεδιαστεί για τη σύνδεση μονωμένων συρμάτων συμπαγούς χαλκού σε τηλεπικοινωνιακά δίκτυα και χάλκινα δίκτυα επικοινωνίας. Η εσωτερική δομή επαφής του διαπερνά τη μόνωση του αγωγού κατά τη διάρκεια της πτύχωσης, δημιουργώντας ηλεκτρική επαφή χωρίς συμβατική απογύμνωση σύρματος.
Προσδιορισμός
|
Είδος |
Ονομα |
Εικόνα |
Τρόπος |
Μοντέλο CA&CO |
Κατάλληλο για καλώδιο |
Μέγιστη μόνωση OD |
Υλικά |
|
|
ΜΜ |
ίντσες |
|||||||
|
1 |
Υποδοχή UY |
|
|
CAC-BUTT-UY |
Μασίφ καλώδιο χαλκού: 0,7-0,4 mm (21-26AWG) |
1.52 |
0.060" |
PP πλαστικό περίβλημα. μπρούτζινη κονσέρβα λεπίδα |
|
2 |
Υποδοχή UY2 |
|
|
CAC-BUTT-UY2 |
Μασίφ καλώδιο χαλκού: 0,4-0,9 mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
Βύσμα UR2 |
|
|
CAC-BUTT-UR2 |
Καλώδιο συμπαγούς χαλκού: 0,4-0,9 mm (19-26AWG) Air Core ή 0,65-0,4 mm (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
Υποδοχή UB2A |
|
|
CAC-TAP-UB2A |
Συμπαγές καλώδιο αέρα με πυρήνα χαλκού: 0,9-0,4 mm (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
Σύνδεσμος UR |
|
|
CAC-BUTT-UR |
Κατάλληλο για συμπαγές χάλκινο καλώδιο: 0,9-0,4 mm (19-26AWG) Air Core ή 0,65-0,4 mm (22-26WAG) |
1.67 |
0.066" |
Πλαστικό περίβλημα PC? μπρούτζινη κονσέρβα λεπίδα |
|
6 |
Υποδοχή UG |
|
|
CAC-TAP-UG |
Συμπαγές καλώδιο αέρα με πυρήνα χαλκού: 0,9-0,4 mm (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
Υποδοχή U1R |
|
|
CAC-TAP-U1R |
Μασίφ καλώδιο χαλκού: 0,9-0,5 mm (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
Υποδοχή U1B |
|
|
CAC-TAP-U1B |
Μασίφ καλώδιο χαλκού: 1,3-0,9 mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

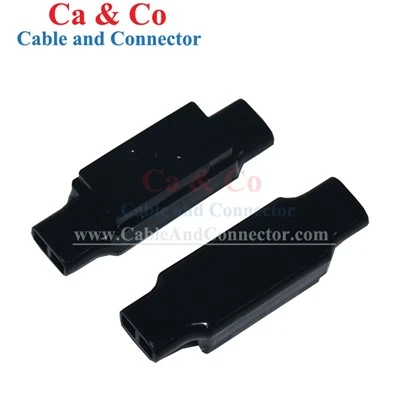

Υποδοχή UDW2 |
|
|
CAC-TAP-UDW2 |
Μασίφ καλώδιο χαλκού: 0,9-1,3 mm (16-19AWG) |
4.4 |
0.17" |
PP πλαστικό περίβλημα. μπρούτζινη κονσέρβα λεπίδα |
|
10 |
101 B Ενσωματωμένη υποδοχή δύο καλωδίων |
|
|
CAC-TWIC-101B |
Καλώδιο συμπαγούς χαλκού: 0,6-0,4 mm (22-26AWG), : 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
Πλαστικό περίβλημα PC? χάλκινη κονσερβοποιημένη λεπίδα. Γεμισμένο με τζελ |
|
11 |
101 E Ενσωμάτωση δύο καλωδίων |
|
|
CAC-TWIC-101E |
Μασίφ καλώδιο χαλκού: 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Self-Απογύμνωση Dropwire Σύνδεσμος 557TG |
|
/ |
CAC-SSDC-557TG |
Μασίφ καλώδιο χαλκού: 0,6-1,3 mm (22-16AWG) |
3.0 |
0.12" |
PP πλαστικό περίβλημα. μπρούτζινη κονσέρβα λεπίδα |
|
13 |
Αυτόματη σύνδεση με προστασία από την υγρασία-Απογύμνωση 314 |
|
/ |
CAC-MPSS-314 |
Μασίφ καλώδιο χαλκού: 0,6-1,25 mm (22AWG-16AWG) |
3.08 |
0.12" |
PA66 πλαστικό περίβλημα. μπρούτζινη κονσέρβα λεπίδα |
|
14 |
Μπλε ριγέ σύνδεσμος Picabond |
|
/ |
CAC-SPSC-ΜΠΛΕ |
Μασίφ καλώδιο χαλκού: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Μπρούντζος; Μόνωση PET |
|
15 |
Πράσινος ριγές σύνδεσμος Picabond |
|
/ |
CAC-SPSC-ΠΡΑΣΙΝΟ |
Μασίφ καλώδιο χαλκού: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
Ορείχαλκος; Μόνωση PET |
Πληροφορίες συσκευασίας
|
Όνομα προϊόντος |
Πράσινος ριγές σύνδεσμος Picabond |
|
|
Μοντέλο CA&CO |
CAC-SPSC-ΠΡΑΣΙΝΟ |
|
|
Ρολό (ένα χαρτοκιβώτιο σε ένα ρολό) |
Εσωτερικό κουτί |
1000 τεμ: 27*5*28 εκ |
|
Εξωτερικό κουτί |
10000 τμχ: 57,5*28*26,5 εκ |
|
|
N.W |
9 κιλά |
|
|
G.W |
10 κιλά |
|
|
Χύμα (πλαστικό κουτί) |
Εσωτερικό κουτί |
1000 τεμ: 15*15*10,5 εκ |
|
Εξωτερικό κουτί |
10000 τμχ: 77,5*31,8*12,5 εκ |
|
|
N.W |
11 κιλά |
|
|
G.W |
12 κιλά |
|
Σχεδιασμός Επαφών Μετατόπισης Μόνωσης
Επαφή μέσω μόνωσης
Το στοιχείο επαφής διεισδύει στη μόνωση του αγωγού κατά τη διάρκεια της πτύχωσης και φτάνει στον χάλκινο πυρήνα, εξαλείφοντας την ανάγκη απογύμνωσης της μόνωσης πριν από τον τερματισμό.
Κασσίτερο-Επαφή ορείχαλκου
Η ορειχάλκινη επαφή χρησιμοποιεί μια επικασσιτερωμένη-επιφανειακή επιφάνεια για να σχηματίσει την αγώγιμη διεπαφή με τον χάλκινο αγωγό ενώ παρέχει μια προστατευμένη επιφάνεια επαφής.
Συγκράτηση αγωγού με πτυχώσεις
Ο σύνδεσμος συμπιέζεται μηχανικά γύρω από τους τοποθετημένους αγωγούς κατά την εγκατάσταση, ασφαλίζοντας τους αγωγούς ενώ το στοιχείο επαφής δημιουργεί την ηλεκτρική σύνδεση.
Συμβατότητα συμπαγούς χάλκινου σύρματος
Telecom Copper Conductors
Σχεδιασμένο για αγωγούς συμπαγούς χαλκού που χρησιμοποιούνται στις τηλεπικοινωνίες και τις χάλκινες καλωδιώσεις επικοινωνίας.
Προετοιμασία ματίσματος πεδίου
Ο σύνδεσμος δέχεται απευθείας μονωμένους αγωγούς, μειώνοντας τα βήματα προετοιμασίας που απαιτούνται πριν από την πτύχωση.
Συντήρηση & Αντικατάσταση
Κατάλληλο για επισκευή ζεύγους καλωδίων, αντικατάσταση σύνδεσης και άλλες εργασίες συντήρησης που περιλαμβάνουν υπάρχουσες χάλκινες καλωδιώσεις.
Εφαρμογές
Εγκατάσταση Δικτύου Χαλκού Τηλεπικοινωνιών
Χρησιμοποιείται για τη συναρμογή συμπαγών χάλκινων αγωγών κατά τη διάρκεια εργασιών εγκατάστασης και σύνδεσης σε παραδοσιακά δίκτυα τηλεπικοινωνιών και χάλκινων επικοινωνιών.
Επισκευή καλωδίων χαλκού
Κατάλληλο για την επισκευή υπαρχουσών συνδέσεων καλωδίων χαλκού όπου οι κατεστραμμένοι ή τροποποιημένοι αγωγοί πρέπει να επανασυνδεθούν στο χωράφι.
Συντήρηση & Αντικατάσταση Δικτύου
Χρησιμοποιείται από εργολάβους τηλεπικοινωνιών και ομάδες συντήρησης ως ανταλλακτικό εξάρτημα σύνδεσης για την εξυπηρέτηση της υπάρχουσας υποδομής χαλκού και τη διατήρηση αποθεμάτων συνδετήρων.
Συνθήκες Λειτουργίας
Μονωτικό περίβλημα PET
Το περίβλημα PET παρέχει ηλεκτρική μόνωση γύρω από το συγκρότημα επαφής και προστατεύει την ολοκληρωμένη δομή του συνδετήρα κατά το χειρισμό και την εγκατάσταση.
-30 μοίρες έως +70 μοίρες Λειτουργία
Ο σύνδεσμος καθορίζεται για θερμοκρασίες λειτουργίας από -30 μοίρες έως +70 μοίρες , καλύπτοντας ένα ευρύ φάσμα συνθηκών που αντιμετωπίζονται κατά την εγκατάσταση και συντήρηση καλωδίων τηλεπικοινωνιών.
Καθορισμένες προϋποθέσεις εφαρμογής
Για σταθερή απόδοση τερματισμού, ο σύνδεσμος θα πρέπει να επιλεγεί και να εγκατασταθεί σύμφωνα με το καθορισμένο εύρος αγωγών, τη μέθοδο πτύχωσης και τις συνθήκες λειτουργίας.
OEM & Προσαρμοσμένη Συσκευασία
|
Στοιχείο προσαρμογής |
Διαθέσιμες Επιλογές |
|
Μέθοδος συσκευασίας |
Πλαστικό κουτί σε ρολό ή χύμα |
|
Ποσότητα συσκευασίας |
Ποσότητα που καθορίζεται από τον πελάτη-για εσωτερική και εξωτερική συσκευασία |
|
Ετικέτα προϊόντος |
Όνομα προϊόντος, αριθμός μοντέλου, προδιαγραφές ή{0}}καθορισμένες πληροφορίες πελάτη |
|
Σήμανση χαρτοκιβωτίου |
Σήματα χαρτοκιβωτίων και πληροφορίες αποστολής-καθορίζονται από τον πελάτη |
|
Διαμόρφωση συσκευασίας |
Προσαρμοσμένη διάταξη εσωτερικού-κιβωτίου και εξωτερικού-χαρτοκιβωτίου |
|
Υλικό συσκευασίας |
Τυπικά υλικά συσκευασίας ή υλικά συσκευασίας που καθορίζονται-από τον πελάτη |
|
Επαναλαμβανόμενες παραγγελίες |
Διατηρούνται εγκεκριμένες προδιαγραφές συσκευασίας για επόμενες παραγγελίες |
Ποιοτικός έλεγχος
Επιθεώρηση Εισερχόμενου Υλικού
Τα υλικά επαφής ορείχαλκου και τα εξαρτήματα μόνωσης PET ελέγχονται για διαστάσεις, κατάσταση επιφάνειας και συμμόρφωση υλικού πριν από την παραγωγή.
Επιθεώρηση επαφής & επιμετάλλωσης
Οι διαμορφωμένες ορειχάλκινες επαφές ελέγχονται για τη γεωμετρία των επαφών και την κατάσταση επιμετάλλωσης κασσίτερου{0}, συμπεριλαμβανομένου του καθορισμένου πάχους επιμετάλλωσης άνω των 2 μm.
Επιθεώρηση Στέγασης & Συναρμολόγησης
Τα περιβλήματα PET ελέγχονται για ελαττώματα καλουπώματος, διαστάσεις και πράσινη αναγνώριση. Στη συνέχεια, τα στοιχεία επαφής ελέγχονται για σωστή τοποθέτηση κατά τη συναρμολόγηση.
Έλεγχος απόδοσης πτύχωσης
Τα δείγματα παραγωγής πτυχώνονται με τους καθορισμένους συμπαγείς αγωγούς χαλκού για να επαληθευτεί η εμπλοκή επαφής, ο σχηματισμός συνδετήρων και η συγκράτηση του αγωγού.
Τελική Επιθεώρηση
Οι έτοιμες παρτίδες ελέγχονται για εμφάνιση, κατάσταση συναρμολόγησης, ταυτότητα προϊόντος, ποσότητα και συσκευασία πριν από την αποστολή.
Πληροφορίες Προμήθειας
Δείγμα πριν από τη μαζική παραγγελία
Μπορούν να οργανωθούν δείγματα ώστε οι αγοραστές να επαληθεύσουν την κατασκευή του συνδετήρα, τη συμβατότητα του αγωγού και την απόδοση εγκατάστασης πριν δεσμευτούν σε μια ποσότητα παραγωγής.
Επιβεβαίωση προδιαγραφών
Πριν από την παραγωγή, οι αγοραστές μπορούν να επιβεβαιώσουν με τον προμηθευτή το μοντέλο σύνδεσης, την ισχύουσα σειρά αγωγών, τη μέθοδο συσκευασίας, την ποσότητα συσκευασίας και τις απαιτήσεις επισήμανσης.
Συσκευασία χύδην
Η τυπική συσκευασία χύδην διατίθεται σε εσωτερικά κουτιά 1.000-τεμαχίων και εξωτερικά χαρτοκιβώτια 10.000 τεμαχίων, με επιλογές συσκευασίας σε ρολό και πλαστικό κουτί σύμφωνα με την επιλεγμένη διαμόρφωση.
Τεκμηρίωση παραγγελίας
Οι προδιαγραφές του προϊόντος, οι λεπτομέρειες συσκευασίας και τα ισχύοντα τεχνικά έγγραφα ή έγγραφα συμμόρφωσης μπορούν να επιβεβαιωθούν σύμφωνα με τις απαιτήσεις της αγοράς παραγγελιών και προορισμού.
FAQ
Ε: Σε τι χρησιμεύει το Πράσινο ριγέ Picabond Splice Connector;
Α: Χρησιμοποιείται για τη σύνδεση μονωμένων αγωγών από συμπαγή χαλκό σε τηλεπικοινωνιακά και χάλκινα δίκτυα επικοινωνιών, ιδιαίτερα για εργασίες εγκατάστασης, επισκευής και συντήρησης.
Ε: Πώς μπορώ να επιλέξω τη σωστή υποδοχή σύνδεσης Picabond;
Α: Η επιλογή πρέπει να βασίζεται στο υλικό του αγωγού, τη διάμετρο του αγωγού, τις διαστάσεις μόνωσης, τη διαμόρφωση ματίσματος και την καθορισμένη εφαρμογή του συνδετήρα. Το μοντέλο σύνδεσης θα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
Ε: Ποια είναι η διαφορά μεταξύ ενός βύσματος σύνδεσης Picabond και ενός συμβατικού συνδετήρα σύνδεσης καλωδίων;
Α: Ένας σύνδεσμος IDC στυλ-Picabond σχηματίζει επαφή μέσω της μόνωσης του αγωγού κατά τη διάρκεια της πτύχωσης, ενώ οι συμβατικοί σύνδεσμοι ενδέχεται να απαιτούν την απογύμνωση του αγωγού πριν από την πραγματοποίηση της σύνδεσης.
Ε: Μπορεί να χρησιμοποιηθεί αυτός ο σύνδεσμος για επισκευή χάλκινου καλωδίου;
Α: Ναι. Μπορεί να χρησιμοποιηθεί για εργασίες επισκευής και αντικατάστασης που περιλαμβάνουν αγωγούς συμπαγούς χαλκού σε υπάρχοντα δίκτυα τηλεπικοινωνιών και χάλκινων επικοινωνιών.
Ε: Ποιο εργαλείο πτύχωσης απαιτείται για μια υποδοχή σύνδεσης Picabond;
Α: Θα πρέπει να χρησιμοποιείται ένα συμβατό εργαλείο σύσφιξης σχεδιασμένο για τον τύπο του συνδετήρα και την περιοχή αγωγών. Οι αγοραστές θα πρέπει να επιβεβαιώσουν τη συμβατότητα του εργαλείου με το μοντέλο σύνδεσης πριν από την εγκατάσταση.
Ε: Μπορεί αυτή η υποδοχή να παρέχεται για διανομή τηλεπικοινωνιών;
Α: Ναι. Ο σύνδεσμος είναι διαθέσιμος για προμήθεια B2B από διανομείς τηλεπικοινωνιών, εργολάβους και προμηθευτές συντήρησης που απαιτούν μεγάλες ποσότητες για εφαρμογές υπηρεσιών δικτύου και αντικατάστασης.
Ε: Τι πρέπει να επιβεβαιώσω πριν κάνω μια μαζική παραγγελία;
Α: Οι αγοραστές θα πρέπει να επιβεβαιώσουν το μοντέλο σύνδεσης, τη συμβατότητα του αγωγού, την απαιτούμενη ποσότητα, τη διαμόρφωση συσκευασίας, τις απαιτήσεις επισήμανσης και οποιαδήποτε τεκμηρίωση απαιτείται για την αγορά τους.
Ε: Μπορεί το Πράσινο ριγέ Picabond Splice Connector να χρησιμοποιηθεί σε εφαρμογές τηλεπικοινωνιών εξωτερικού χώρου;
Α: Ο σύνδεσμος έχει καθορισμένο εύρος θερμοκρασίας λειτουργίας από -30 μοίρες έως +70 μοίρες . Η καταλληλότητα για μια συγκεκριμένη εγκατάσταση σε εξωτερικό χώρο θα πρέπει επίσης να αξιολογηθεί σε σχέση με την κατασκευή του καλωδίου, το περίβλημα και τις περιβαλλοντικές συνθήκες της εφαρμογής.
Ε: Μπορείτε να παρέχετε τεκμηρίωση για έγκριση διανομέα ή έργου;
Α: Οι προδιαγραφές προϊόντων, οι πληροφορίες υλικού, οι λεπτομέρειες συσκευασίας και τα ισχύοντα τεχνικά έγγραφα ή έγγραφα συμμόρφωσης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις της παραγγελίας.
Ε: Είναι διαθέσιμο το Πράσινο ριγέ Picabond Splice Connector για παραγγελίες OEM;
Α: Συσκευασίες OEM και διαμορφώσεις συσκευασίας που καθορίζονται από τον πελάτη-μπορούν να συζητηθούν για κατάλληλες μαζικές παραγγελίες, συμπεριλαμβανομένων των απαιτήσεων ποσότητας συσκευασίας, επισήμανσης προϊόντος και σήμανσης χαρτοκιβωτίων.
