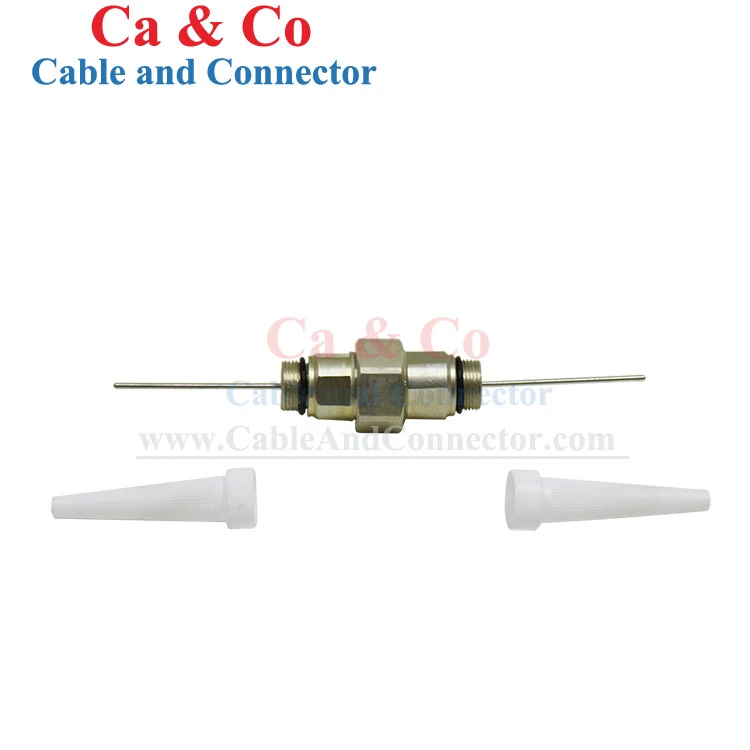

Ο σύνδεσμος KS To KS είναι ένας προσαρμογέας περιβλήματος-στο-περιβλήματος σχεδιασμένος να συνδέει δύο συμβατές διεπαφές KS σε ομοαξονικό εξοπλισμό και εξοπλισμό ραδιοσυχνοτήτων. Παρέχει άμεση μηχανική και ηλεκτρική σύνδεση μεταξύ εξαρτημάτων με τερματισμούς KS, καθιστώντας το κατάλληλο για διασύνδεση εξοπλισμού, επέκταση καλωδίου και αντικατάσταση υπαρχουσών συνδέσεων διασύνδεσης KS.
Προσδιορισμός
|
Τύπος προϊόντος |
Σύνδεση KS σε KS |
|
Μοντέλο CA&CO |
CAC-KS-KS |
|
Εύρος Συχνοτήτων |
DC~1000MHz |
|
Τάση λειτουργίας |
335V Μέγ |
|
Αντοχή τάσης |
170V Rms |
|
Επικοινωνία Κέντρου |
Μικρότερο ή ίσο με 10 mΩ |
|
Εξωτερική επαφή |
Μικρότερο ή ίσο με 5 mΩ |
|
Αντοχή μόνωσης |
Μεγαλύτερο ή ίσο με 1000 MΩ |
|
Ανθεκτικότητα (ζευγάρωμα) |
Μεγαλύτερο ή ίσο με 500 Κύκλους |
|
Εφαρμοστέο πρότυπο |
IEC 60169-24 |
|
Υλικό |
Αλουμίνιο+ΠΟΜ |
|
Θερμ. Σειρά |
-35~{1}} βαθμός |
RF & Ηλεκτρική Απόδοση
Συνεχής ομοαξονική επαφή
Η κεντρική και η εξωτερική επαφή διατηρούν ξεχωριστές αγώγιμες διαδρομές μέσω του προσαρμογέα, διατηρώντας την ομοαξονική διαδρομή σήματος μεταξύ των δύο διεπαφών KS.
Ελεγχόμενη αντίσταση επαφής
Η κεντρική και η εξωτερική επιφάνεια επαφής είναι-τοποθετημένες με ακρίβεια για να διατηρούν σταθερή επαφή-με-μετάλλο και να περιορίζουν την αντίσταση στα σημεία ζευγαρώματος.
Ηλεκτρική μόνωση POM
Ο μονωτήρας POM διαχωρίζει τις κεντρικές και τις εξωτερικές επαφές και καθορίζει τις σχετικές θέσεις τους, αποτρέποντας την ακούσια αγωγιμότητα μεταξύ των δύο ηλεκτρικών διαδρομών.
Μηχανική αξιοπιστία
Ελεγχόμενη ευθυγράμμιση ζευγαρώματος
Οι επεξεργασμένες επιφάνειες ζευγαρώματος KS ελέγχουν τη σχετική θέση του συνδετήρα και της διεπαφής ζευγαρώματος, μειώνοντας την ανομοιόμορφη φόρτιση στις εσωτερικές επαφές κατά τη συναρμολόγηση.
Διατήρηση επαφών
Το συγκρότημα εσωτερικής επαφής συγκρατείται από το στήριγμα POM και το περίβλημα αλουμινίου, περιορίζοντας την αξονική και πλευρική κίνηση κατά τη διάρκεια επαναλαμβανόμενου ζευγαρώματος και σέρβις.
Επαναλαμβανόμενη διάρκεια ζευγαρώματος
Το συγκρότημα ταιριάσματος έχει σχεδιαστεί για επαναλαμβανόμενη σύνδεση και αποσύνδεση, με την ηλεκτρική επαφή να ελέγχεται μετά από δοκιμή κύκλου ζευγαρώματος{{0} για τον εντοπισμό της υποβάθμισης της επαφής ή της κίνησης του συγκροτήματος.
Εγκατάσταση & Συντήρηση
Αξονικό ζευγάρωμα
Ευθυγραμμίστε τις διεπαφές KS στον ίδιο ταιριαστό άξονα πριν από την εμπλοκή για να αποτρέψετε την πλευρική φόρτιση στα εξαρτήματα επαφής.
Επικοινωνία Προστασίας
Διατηρήστε τις επιφάνειες ζευγαρώματος και τις περιοχές επαφής απαλλαγμένες από μόλυνση πριν από τη συναρμολόγηση για να αποφύγετε κακή ηλεκτρική επαφή που προκαλείται από ξένα υλικά.
Άμεση αντικατάσταση
Η διαμόρφωση KS-σε-KS επιτρέπει την αφαίρεση και την αντικατάσταση ενός προσαρμογέα που έχει αποτύχει χωρίς τη μετατροπή του περιβάλλοντος εξοπλισμού σε άλλη διεπαφή σύνδεσης.
Εφαρμογή
Δοκιμές & Επαλήθευση Απόδοσης
Δοκιμή αντίστασης επαφής
Μετρήστε την αντίσταση μεταξύ των κεντρικών επαφών και μεταξύ των εξωτερικών διαδρομών επαφής μετά τη συναρμολόγηση για να εντοπίσετε κακή επαφή, μόλυνση ή ελαττώματα συναρμολόγησης.
Δοκιμή αντίστασης μόνωσης
Μετρήστε την αντίσταση μεταξύ του κεντρικού και των εξωτερικών αγωγών μετά τη συναρμολόγηση για να ανιχνεύσετε διαρροή που προκαλείται από κατεστραμμένη, μετατοπισμένη ή μολυσμένη μόνωση.
Αντοχή σε δοκιμή τάσης
Εφαρμόστε την καθορισμένη τάση εναλλασσόμενου ρεύματος μεταξύ του κεντρικού και των εξωτερικών αγωγών για την απαιτούμενη διάρκεια δοκιμής για να ελέγξετε για βλάβη μόνωσης ή δημιουργία τόξου.
Δοκιμή αντοχής ζευγαρώματος
Εκτελέστε επαναλαμβανόμενους κύκλους ζευγαρώματος και μη ζευγαρώματος KS, ακολουθούμενους από ελέγχους επαφής και συνέχειας για να εντοπίσετε τη φθορά, τη μετατόπιση ή την απώλεια ηλεκτρικής συνέχειας.
Δοκιμή απόδοσης RF
Μετρήστε τα χαρακτηριστικά μετάδοσης ραδιοσυχνοτήτων σε όλο το καθορισμένο εύρος συχνοτήτων για να εντοπίσετε μη φυσιολογικές απώλειες ή απόκλιση απόδοσης που προκαλούνται από ελαττώματα διαστάσεων ή συναρμολόγησης.
OEM & Προσαρμογή
|
Στοιχείο OEM |
Προσαρμόσιμες Παράμετροι |
|
Διασύνδεση KS |
Διαστάσεις ζευγαρώματος, μήκος διεπαφής, θέση επαφής και κρίσιμες διαστάσεις διεπαφής |
|
Μήκος συνδετήρα |
Συνολικό μήκος σύμφωνα με τις υπάρχουσες διαστάσεις του εξαρτήματος ή τον χώρο εγκατάστασης |
|
Εξωτερική διάμετρος |
Εξωτερική διάμετρος περιβλήματος σύμφωνα με τις απαιτήσεις συνιστώσας ζευγαρώματος και απόστασης |
|
Επικοινωνία Κέντρου |
Διάμετρος επαφής, μήκος και αξονική θέση |
|
Απομονωτήρας |
Διάμετρος μονωτή POM, μέγεθος οπής, μήκος και θέση επαφής |
|
Στέγαση |
Μήκος περιβλήματος αλουμινίου, εξωτερικό προφίλ και διαστάσεις εσωτερικής κοιλότητας |
Συσκευασία & Παράδοση
Ατομική Προστασία Ανταλλακτικών
Κάθε σύνδεσμος μπορεί να συσκευαστεί σε σακούλα πολυαιθυλενίου για την αποφυγή επιφανειακών γρατσουνιών, μόλυνσης από σκόνη και ζημιών από την επαφή κατά τον χειρισμό.
Συσκευασία χύδην χαρτοκιβωτίων
Οι χύμα ποσότητες συσκευάζονται σε εσωτερικά χαρτοκιβώτια και χαρτοκιβώτια εξαγωγής, με τις ποσότητες συσκευασίας να καθορίζονται σύμφωνα με την επιβεβαιωμένη παραγγελία.
Αναγνώριση αριθμού ανταλλακτικού
Κάθε εσωτερική συσκευασία ή χαρτοκιβώτιο μπορεί να επισημανθεί με το μοντέλο του προϊόντος, την ποσότητα και τις πληροφορίες παρτίδας για την παραλαβή της αποθήκης και την αναγνώριση του αποθέματος.
Προ-Έλεγχος ποσότητας αποστολής
Τα τελικά προϊόντα προσμετρώνται στη λίστα συσκευασίας πριν από την αποστολή για να αποφευχθούν ποσοτικές διαφορές μεταξύ παραγωγής και παράδοσης.
Μαζική Παραγγελία & Προμήθεια
MOQ
- Τυπικό CAC-KS-KS: 100 τμχ/παραγγελία
- OEM/προσαρμοσμένο: 500 τεμ/παραγγελία.
Δείγματα
- Ποσότητα δείγματος: 1–5 τεμ.
- Διατίθενται δείγματα για αξιολόγηση συμβατότητας διασύνδεσης KS, διαστάσεων και ζευγαρώματος πριν από τη μαζική παραγωγή.
Χρόνος ανοχής παραγωγής
- Τυπικές παραγγελίες: 7–15 εργάσιμες ημέρες.
- Προσαρμοσμένες παραγγελίες: 15–30 εργάσιμες ημέρες μετά την έγκριση της κλήρωσης.
Τεχνική Επιβεβαίωση
Για παραγγελίες OEM ή αντικατάστασης, δώστε τις διαστάσεις διεπαφής KS, τις συνολικές διαστάσεις, τις κρίσιμες ανοχές και τις απαιτήσεις υλικού. Τα υπάρχοντα δείγματα ή σχέδια μπορούν να χρησιμοποιηθούν για επαλήθευση διαστάσεων πριν από την παραγωγή.
FAQ
Ε: Ποια είναι η διαφορά μεταξύ ενός προσαρμογέα KS σε KS και ενός προσαρμογέα KS σε F;
Α: Ένας προσαρμογέας KS σε KS διατηρεί την ίδια διασύνδεση KS και στα δύο άκρα, ενώ ένας προσαρμογέας KS σε F μετατρέπει τις διασυνδέσεις KS και F. Ο απαιτούμενος τύπος εξαρτάται από τις διεπαφές στα εξαρτήματα που συνδέονται.
Ε: Μπορεί μια υποδοχή KS σε KS να χρησιμοποιηθεί με άλλες υποδοχές 5/8 ιντσών;
Α: Μόνο εάν οι διαστάσεις ζευγαρώματος και η γεωμετρία της διεπαφής είναι συμβατές. Η ονομασία 5/8 ιντσών από μόνη της δεν επιβεβαιώνει την εναλλαξιμότητα.
Ε: Είναι ο σύνδεσμος KS σε KS κατάλληλος για συστήματα 75 ohm;
Α: Ναι. Αυτός ο σύνδεσμος προορίζεται για εφαρμογές ομοαξονικής ραδιοσυχνότητας 75 ohm όπου οι διεπαφές ζευγαρώματος και η διαμόρφωση του συστήματος είναι συμβατές.
Ε: Μπορώ να χρησιμοποιήσω αυτήν την υποδοχή για ένα παλαιότερο σύστημα διασύνδεσης KS-;
Α: Ναι, υπό την προϋπόθεση ότι η υπάρχουσα διεπαφή ταιριάζει με την καθορισμένη διαμόρφωση KS της εφαρμογής σύνδεσης. Για παλαιού τύπου εξοπλισμό, συνιστάται επαλήθευση διαστάσεων πριν από την αντικατάσταση.
Ε: Τι πρέπει να ελέγξω πριν αντικαταστήσω έναν υπάρχοντα προσαρμογέα KS;
Α: Ελέγξτε τον τύπο της διεπαφής, τις διαστάσεις αντιστοίχισης, τον συνολικό χώρο εγκατάστασης και τη διαμόρφωση των επαφών. Ένας υπάρχων σύνδεσμος ή τεχνικό σχέδιο μπορεί να χρησιμοποιηθεί για σύγκριση.
Ε: Μπορεί το βύσμα να παρέχεται με ιδιωτικό-αριθμό εξαρτήματος ετικέτας;
Α: Ναι. Οι αριθμοί ανταλλακτικών πελατών, οι κωδικοί μοντέλων και οι σημάνσεις αναγνώρισης μπορούν να εφαρμοστούν σύμφωνα με τις εγκεκριμένες προδιαγραφές παραγωγής.
Ε: Μπορεί το ίδιο σχέδιο KS σε KS να παρέχεται για επαναλαμβανόμενες παραγγελίες;
Α: Ναι. Το εγκεκριμένο σχέδιο και προδιαγραφές παραγωγής μπορούν να διατηρηθούν ως αναφορά για τις επόμενες παρτίδες παραγωγής.
Ε: Ποια έγγραφα μπορούν να ζητηθούν για την πιστοποίηση προμηθευτή;
Α: Οι προδιαγραφές προϊόντων, τα αρχεία επιθεώρησης και η ισχύουσα τεκμηρίωση συμμόρφωσης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις πιστοποίησης του πελάτη.
